Çekmece rayı ölçüsü alınırken en güvenli yöntem, mevcut ray varsa rayı söküp kapalı durumdaki toplam uzunluğunu ölçmektir. Eski ray yoksa mobilya gövdesinin kullanılabilir iç derinliği ile çekmecenin derinliği ölçülerek uygun ray boyu belirlenir.

Ancak yalnızca uzunluğu bilmek yeterli değildir. Yeni rayın mevcut sistemle uyumlu olması için ray tipi, profil ölçüsü, yan montaj boşluğu ve bağlantı geometrisi de kontrol edilmelidir. Özellikle eski bir çekmece rayı değiştiriliyorsa fotoğrafta benzer görünen iki ürün fiziksel olarak aynı olmayabilir.

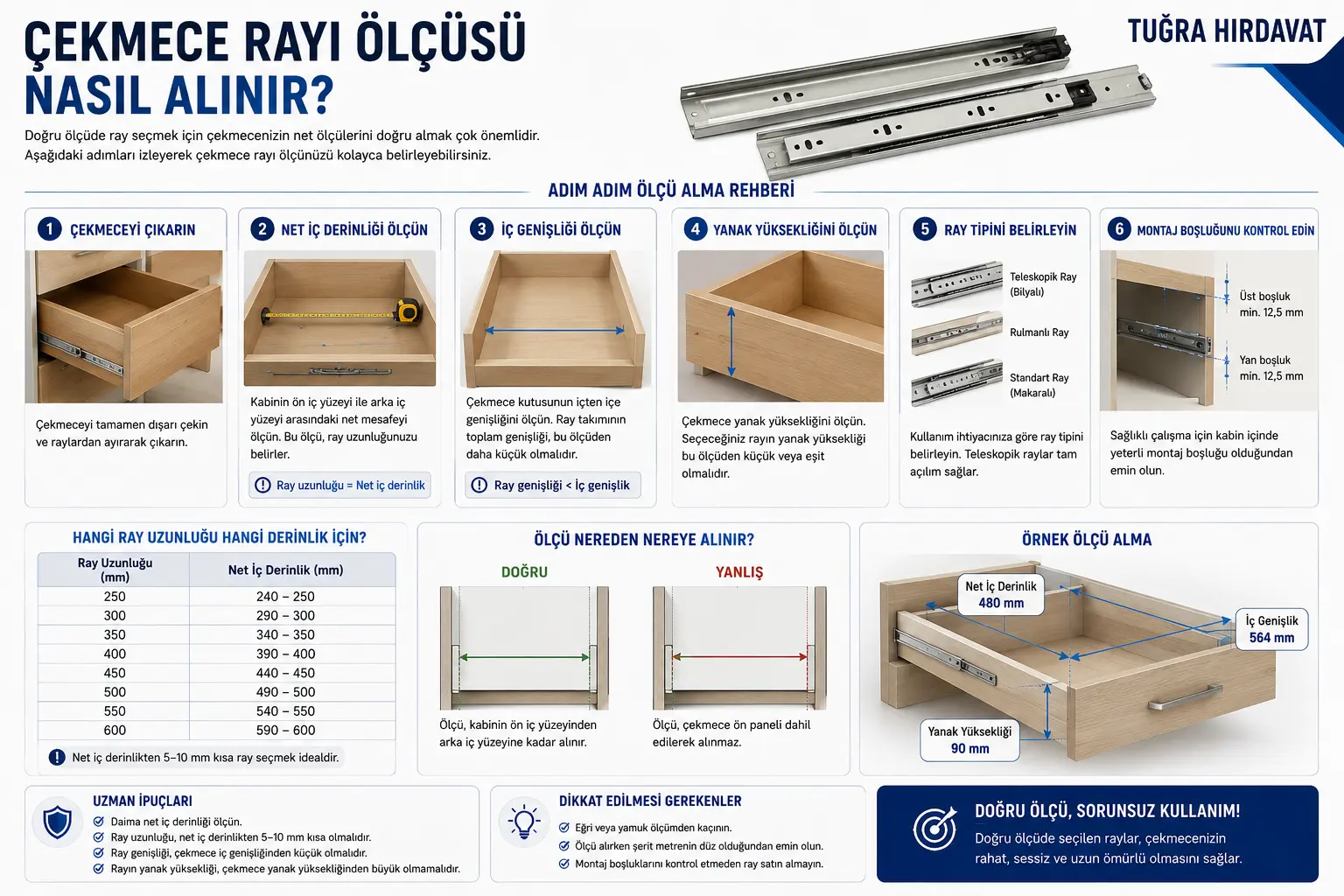

Çekmece Rayı Ölçüsü Nasıl Alınır?

Yeni bir çekmece rayı seçmeden önce dört temel kontrol yapılmalıdır:

1. Varsa mevcut rayın kapalı uzunluğunu ölçün.
2. Mobilya gövdesinin ön kısmından arka iç yüzeye kadar kullanılabilir derinliği ölçün.
3. Çekmece kutusunun önden arkaya derinliğini kontrol edin.
4. Rayın çekmece ile mobilya gövdesi arasındaki yan boşluğa uygun olup olmadığını kontrol edin.

Örneğin eski ray kapalı durumda yaklaşık 400 mm uzunluğundaysa ilk bakılacak ürün grubu 40 cm raylardır. Eski ray 450 mm ise 45 cm modeller değerlendirilir. Yeni bir uygulamada ise ray boyu mevcut gövde derinliğine sığmalıdır.

Ölçü almak için metre veya uygun bir cetvel kullanılabilir. Mobilya ve montaj işlerinde kullanılabilecek farklı araçları ölçü aletleri kategorisinde inceleyebilirsiniz.

Eski Çekmece Rayı Nasıl Ölçülür?

Mevcut çalışan veya arızalanmış rayın yerine aynı yapıda yeni bir ürün alınacaksa eski donanım önemli bir referanstır. Çekmeceyi yerinden çıkarın ve mümkünse rayı mobilyadan sökerek düz bir yüzeye alın.

Rayın hareketli parçalarını tamamen kapatın ve bir uçtan diğer uca toplam gövde uzunluğunu ölçün. Teleskopik raylarda ürün boyu kapalı durumdaki ray uzunluğuyla ifade edilir.

Örneğin kapalı ray yaklaşık 400 mm geliyorsa 40 cm; yaklaşık 450 mm geliyorsa 45 cm sınıfındaki ürünlere bakılır.

Ancak ölçüm burada bitmez. Eski ray üzerinde şu bilgileri de kontrol edin:

• Ray yandan mı, alttan mı monte edilmiş?
• Teleskopik ve bilyalı bir sistem mi?
• Ray profilinin fiziksel ölçüsü nedir?
• Sağ ve sol taraf aynı takımın parçaları mı?
• Montaj deliklerinin konumu yeni ürünle uyumlu mu?
• Eski sistemde fren, bas-aç veya farklı bir mekanik özellik var mı?

Özellikle mevcut vida deliklerinin tekrar kullanılacağı bir tamirde yalnızca ray uzunluğuna göre ürün almak doğru değildir. Yeni ray aynı uzunlukta olsa bile montaj delikleri veya mekanizma yapısı farklı olabilir.

Eski Ray Yoksa Hangi Ölçüler Alınmalı?

Sıfırdan ray seçilecekse veya eski donanım artık ölçülemeyecek durumdaysa mobilya gövdesinden hareket edilir.

İlk ölçü, mobilyanın ön iç kenarı ile arka iç yüzeyi arasındaki kullanılabilir derinliktir. Bu alan yeni rayın kapalı durumdaki gövdesini fiziksel olarak barındırabilmelidir.

İkinci ölçü çekmece kutusunun önden arkaya derinliğidir. Rayın montaj şekliyle çekmece derinliği birbirine uygun olmalıdır.

Üçüncü kontrol ise yan boşluktur. Yandan montajlı teleskopik raylar çekmece kutusu ile mobilya gövdesi arasına yerleştiği için iki parça arasında rayın gerektirdiği fiziksel alan bulunmalıdır.

Bu nedenle “dolabım 45 cm derinliğinde, doğrudan 45 cm ray alırım” yaklaşımı her durumda güvenli değildir. Mobilyanın dış ölçüsü yerine rayın gerçekten kullanılacağı iç derinlik ölçülmelidir.

40 cm mi 45 cm Çekmece Rayı mı?

40 cm ve 45 cm çekmece rayı arasındaki temel fark kapalı ray gövdesinin uzunluğudur. 40 cm ray yaklaşık 400 mm, 45 cm ray ise yaklaşık 450 mm uzunluğundadır.

Mobilya gövdesinde 450 mm ray için yeterli kullanılabilir alan bulunmuyorsa 45 cm model fiziksel olarak uygun olmayabilir. Buna karşılık daha derin bir gövdede yalnızca daha uzun olduğu için otomatik olarak 45 cm ray tercih edilmesi de gerekmez. Mevcut çekmece yapısı ve eski ray ölçüsü önceliklidir.

Tuğra Hırdavat ürün gamındaki 43 mm teleskopik bilyalı modelleri karşılaştırmak için 40 ve 45 cm çekmece raylarını inceleyebilirsiniz.

43 mm Çekmece Rayında Yan Boşluk Neden Önemlidir?

Ürün adındaki “43 mm” ifadesi rayın uzunluğunu belirtmez. Bu değer teleskopik ray profilinin fiziksel ölçüsüyle ilgilidir; ray uzunluğu ayrıca 40 cm veya 45 cm gibi belirtilir.

Yandan montajlı raylarda çekmece kutusu ile mobilya gövdesi arasında ray mekanizmasının çalışabileceği yeterli boşluk bulunmalıdır. Canex'in 43 mm teleskopik bilyalı ray teknik geometrisinde yan montaj için yaklaşık 13 mm'lik ölçü gösterilir.

Bu değeri tüm çekmece rayları için evrensel standart olarak kullanmamak gerekir. Farklı üreticilerde, ray tiplerinde ve ürün serilerinde gerekli montaj boşluğu değişebilir. Yeni ürün alınırken ilgili modelin teknik ölçüsü esas alınmalıdır.

Çekmece Rayı Çekmeceden Uzun Olabilir mi?

Rayın kapalı gövdesi mobilya içinde kullanılabilecek alana fiziksel olarak sığmalıdır. Gövdeden daha uzun bir ray seçildiğinde arka yüzeye çarpabilir veya doğru konumda monte edilemeyebilir.

Bu nedenle ray seçiminde mobilyanın dış derinliğine değil, ön montaj hattından arka iç yüzeye kadar kalan gerçek kullanılabilir alana bakılmalıdır.

Aynı kontrol çekmece kutusu için de yapılmalıdır. Yeni rayın ölçüsü mevcut çekmecenin yapısı ve montaj noktalarıyla birlikte değerlendirilmelidir.

Eski Çekmece Rayını Değiştirirken Neleri Aynı Tutmalısınız?

Ray değiştirmede en düşük riskli yöntem, yeni ürünü yalnızca boyuna göre değil eski sistemin temel özelliklerine göre eşleştirmektir.

Özellikle eski mobilyalarda önce mevcut parçayı söküp ölçmek, yalnızca fotoğrafa veya ürün adına bakarak seçim yapmaktan daha güvenlidir.

Çekmece Rayı Ölçerken En Sık Yapılan Hatalar

• Mobilyanın dış derinliğini ölçüp bunu doğrudan ray boyu kabul etmek.
• Eski teleskopik rayı açık halde ölçmek.
• 40 cm ve 45 cm ifadelerini profil ölçüsüyle karıştırmak.
• Yalnızca ray uzunluğuna bakıp yan montaj boşluğunu kontrol etmemek.
• Eski rayın montaj tipini ve mekanik özelliklerini kontrol etmemek.
• İki ray aynı boyda olduğu için doğrudan birbirinin yerine kullanılabileceğini varsaymak.

Ölçü Aldıktan Sonra Ray Nasıl Seçilir?

Eski rayınız varsa önce kapalı uzunluğu ve tipini eşleştirin. Eski ray yoksa mobilya gövdesinin kullanılabilir iç derinliği, çekmece derinliği ve yan montaj boşluğunu birlikte değerlendirin.

40 cm ve 45 cm arasında seçim yaparken temel soru “hangisi daha iyi?” değil, “hangisi mevcut çekmece ve mobilya gövdesine fiziksel olarak uyuyor?” olmalıdır.

Çekmece raylarının yanında menteşe, raf konsolu, teker ve farklı mobilya bağlantı ürünlerini karşılaştırmak için mobilya aksesuarları kategorisini inceleyebilirsiniz.
