Verniyerli kumpas okumak için önce ana cetvelden tam milimetre değeri bulunur, ardından verniyer üzerindeki ana cetvelle tam olarak çakışan çizgi belirlenir. Çakışan çizginin değeri ana cetveldeki ölçüye eklendiğinde gerçek ölçüm sonucu elde edilir.

Örneğin ana cetvel 12 mm'yi geçmiş ve 1/10 kumpasta verniyerin 7. çizgisi ana cetvelle çakışmışsa ölçüm 12,7 mm'dir. Mantık aynı kalır; değişen yalnızca kumpasın 1/10, 1/20 veya 1/50 ölçekli olmasına göre her verniyer çizgisinin temsil ettiği değerdir.

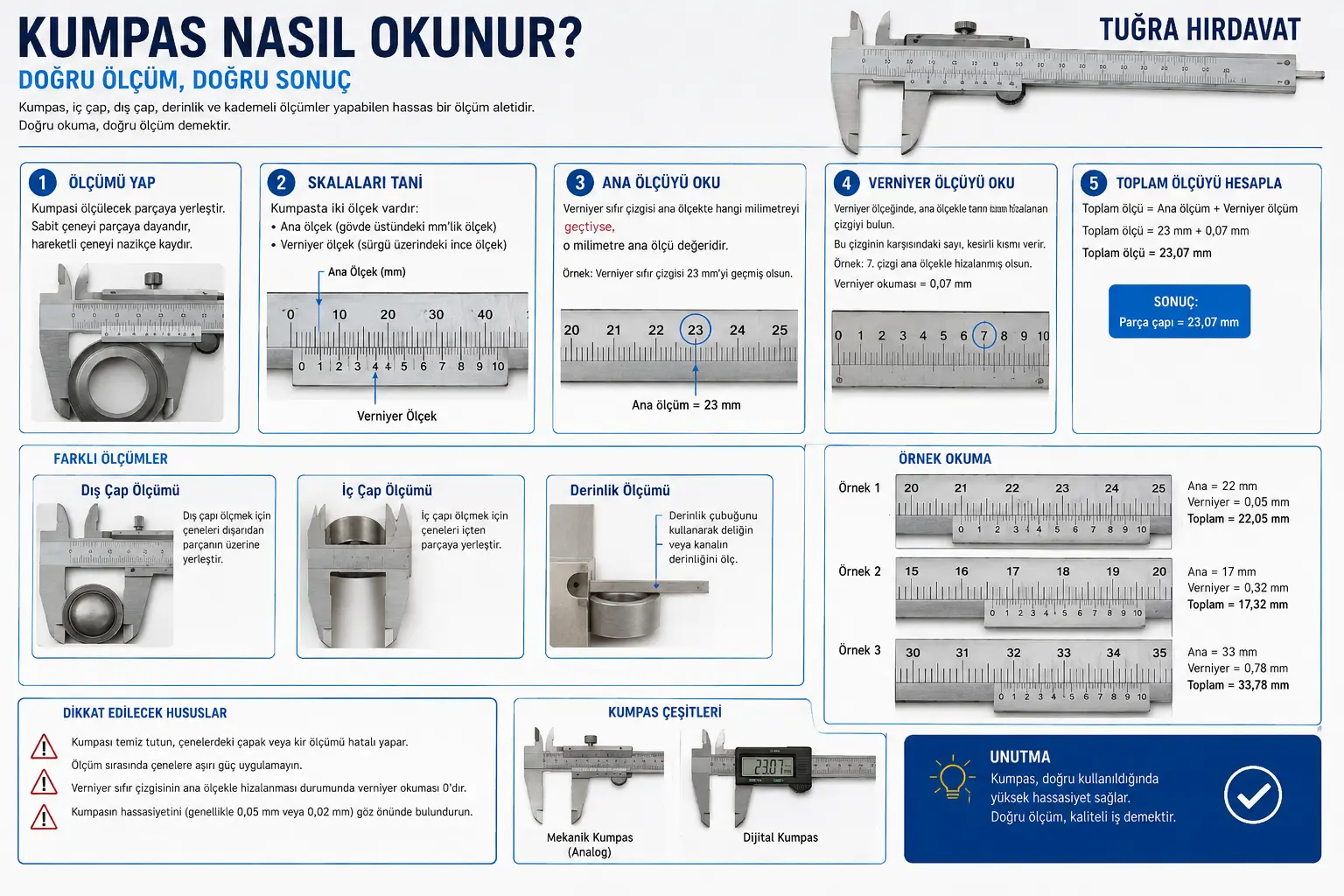

Verniyerli Kumpas Nasıl Okunur?

Verniyerli kumpas okumayı üç adımda düşünebilirsiniz:

1. Verniyerin sıfır çizgisinin ana cetvel üzerinde geçtiği son tam milimetreyi bulun.
2. Verniyer üzerindeki çizgilerden hangisinin ana cetveldeki bir çizgiyle tam olarak hizalandığını belirleyin.
3. Çakışan çizginin değerini ana cetvelden okuduğunuz tam milimetreye ekleyin.

Temel hesap şu şekildedir:

Ölçüm = Ana cetvel değeri + Verniyer değeri

Asıl mesele, verniyer değerinin nasıl hesaplandığını bilmektir. Bunun için önce kullandığınız kumpasın 1/10, 1/20 veya 1/50 ölçekli olup olmadığını belirlemeniz gerekir.

Ana Cetvel ve Verniyer Ne Gösterir?

Mekanik kumpasta ölçüm iki skalanın birlikte okunmasıyla yapılır. Sabit gövde üzerindeki ana cetvel ölçünün tam milimetre bölümünü gösterir. Hareketli çene üzerindeki verniyer ise bir milimetreden küçük kısmın okunmasını sağlar.

Örneğin verniyerin sıfır noktası ana cetvelde 18 ile 19 mm arasındaysa tam kısım 18 mm'dir. Sonucun 18,2 mm mi, 18,45 mm mi yoksa 18,76 mm mi olduğunu ise verniyer belirler.

Bu nedenle yalnızca verniyerin sıfır noktasına bakmak yeterli değildir. Tam milimetre ile verniyerden gelen ondalık değer birlikte değerlendirilmelidir.

Kumpasın 1/10, 1/20 veya 1/50 Olduğu Nasıl Anlaşılır?

Yaygın metrik verniyerli kumpaslarda 1/10, 1/20 ve 1/50 ifadeleri okunabilen en küçük bölüntüyü belirtir.

Geleneksel 1/10 verniyerde 9 mm'lik ana cetvel mesafesi 10 verniyer bölümüne, 1/20 verniyerde 19 mm 20 bölüme, 1/50 verniyerde ise 49 mm 50 bölüme ayrılır. Bu düzenleme sırasıyla 0,1 mm, 0,05 mm ve 0,02 mm'lik okuma adımlarını oluşturur.

Burada önemli bir ayrım vardır: 0,02 mm veya 0,05 mm değeri tek başına cihazın gerçek ölçüm doğruluğunu garanti etmez. Kumpasın doğruluk toleransı ve teknik özellikleri için üreticinin verdiği değerler kontrol edilmelidir. Kumpas ve diğer fiziksel ölçüm araçlarını karşılaştırmak için ölçü aletleri kategorisini inceleyebilirsiniz.

1/10 Kumpas Nasıl Okunur?

1/10 kumpasta verniyer üzerindeki her bölüm 0,1 mm'lik ölçüm farkını temsil eder.

Örneğin verniyerin sıfır çizgisi ana cetvelde 12 ile 13 mm arasındaysa tam değer 12 mm'dir. Verniyerin 7. çizgisi ana cetveldeki bir çizgiyle tam olarak çakışıyorsa:

7 × 0,1 mm = 0,7 mm

Son ölçüm:

12 mm + 0,7 mm = 12,7 mm

Başka bir ifadeyle 1/10 kumpasta çakışan çizginin numarasını 0,1 ile çarpmak yeterlidir.

1/20 Kumpas Nasıl Okunur?

1/20 kumpasta her verniyer bölümü 0,05 mm değerindedir. Okuma yöntemi 1/10 kumpasla aynıdır; yalnızca çakışan çizginin temsil ettiği değer değişir.

Verniyerin sıfırı ana cetvelde 8 ile 9 mm arasındaysa ana değer 8 mm'dir. Verniyerin 13. çizgisi ana cetvelle çakışıyorsa:

13 × 0,05 mm = 0,65 mm

Ölçüm sonucu:

8 mm + 0,65 mm = 8,65 mm

1/20 kumpasta sonuçların 0,05 mm'nin katları hâlinde ilerlemesi bu nedenle normaldir.

1/50 Kumpas Nasıl Okunur?

1/50 kumpasta bir verniyer bölümü 0,02 mm değerindedir. Bu nedenle 1/10 ve 1/20 kumpaslara göre daha küçük ölçüm farkları okunabilir.

Örneğin verniyer sıfırı ana cetvelde 21 ile 22 mm arasındaysa tam değer 21 mm'dir. Verniyerin 17. çizgisi ana cetvelle çakışıyorsa:

17 × 0,02 mm = 0,34 mm

Sonuç:

21 mm + 0,34 mm = 21,34 mm

Hesaplama mantığı üç kumpas tipinde de aynıdır. Değişen yalnızca çakışan her verniyer çizgisinin 0,1 mm, 0,05 mm veya 0,02 mm olarak değerlendirilmesidir.

Kumpas Okurken En Sık Yapılan Hatalar

Kumpas okumada yanlış sonuç yalnızca verniyer çizgisini yanlış seçmekten kaynaklanmaz. Ölçümün kendisi hatalı yapılmışsa skala doğru okunsa bile sonuç güvenilir olmayabilir.

• Sıfır kontrolünü yapmamak: Çeneler tamamen kapalıyken kumpas sıfırı göstermelidir. Sıfırdan sapma varsa ölçüm etkilenebilir.
• Yanlış tam milimetreyi almak: Ana cetvelde verniyer sıfırının sağındaki değil, geçtiği son tam milimetre okunmalıdır.
• Çakışmaya yakın çizgiyi seçmek: Verniyerde ana cetvelle en net hizalanan çizgi bulunmalıdır.
• Kumpası eğik tutmak: Özellikle çap ölçerken çenelerin parçaya düzgün oturmaması olduğundan farklı sonuç verebilir.
• Parçayı gereğinden fazla sıkmak: Ölçüm çeneleri parçaya temas etmeli ancak ölçümü değiştirecek kadar kuvvet uygulanmamalıdır.
• 1/10, 1/20 ve 1/50 skalalarını karıştırmak: Aynı çakışan çizgi farklı verniyerlerde farklı değeri temsil eder.

Ölçüm öncesinde kumpasın ve ölçülen yüzeyin temiz olması da önemlidir. Çene ile parça arasındaki küçük bir çapak veya kir bile hassas ölçümlerde sonucu etkileyebilir.

Vida ve Civata Çapı Kumpasla Nasıl Ölçülür?

Kumpasın hırdavat işlerinde en pratik kullanım alanlarından biri vida ve civata çapının kontrol edilmesidir. Özellikle birbirine yakın görünen M5, M6 veya M8 gibi ölçülerde göz kararı seçim yapmak yerine fiziksel çapı kontrol etmek daha sağlıklıdır.

Dış çap ölçerken kumpasın büyük alt çeneleri kullanılır. Vida veya civatanın gövdesi çeneler arasına alınır, çeneler yüzeye temas ettirilir ve kumpastaki değer okunur.

Ölçüm sonucunu aldıktan sonra ürün üzerindeki sayıların ne ifade ettiğini anlamak için vida ölçülerinin nasıl okunduğu rehberine geçebilirsiniz.

M3, M4, M5, M6 ve M8 gibi metrik ölçüleri karşılaştırmak için metrik vida ölçüleri tablosu; M6, M8 ve M10 gibi civata ölçülerini değerlendirmek için ise civata ölçüleri okuma rehberi kullanılabilir.

Kumpas satın alma aşamasındaysanız mevcut mekanik ve dijital modelleri kumpas çeşitleri kategorisinde inceleyebilirsiniz.

Dijital Kumpas Nasıl Okunur?

Dijital kumpasta mekanik verniyer hesabı yapılmaz; ölçüm değeri ekranda doğrudan gösterilir. Ancak ölçümden önce cihazın doğru ölçü biriminde olduğunun ve çeneler kapalıyken sıfır değerinin doğru göründüğünün kontrol edilmesi gerekir.

Mekanik ve dijital kumpas arasındaki temel fark okuma yöntemidir. Mekanik kumpasta ana cetvel ile verniyer birlikte yorumlanırken dijital kumpasta sonuç elektronik göstergeden okunur. Buna rağmen doğru çene kullanımı, parçaya düzgün temas ve üreticinin belirttiği ölçüm sınırlarına uyma gerekliliği her iki tip için de geçerlidir.
